等离子+MIG复合焊接技术原理

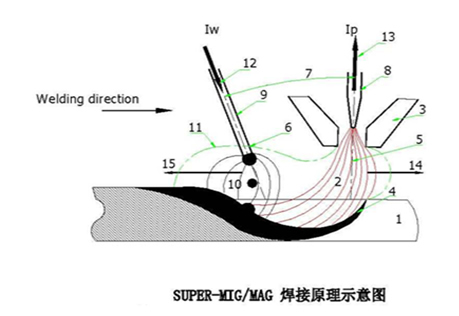

1-工件、2-等离子流、3-等离子喷嘴、4-熔融金属、5-等离子弧中心、6-焊丝中心、7-电极之间的夹角、8-钨极、9-焊丝、10-MIG焊弧、11-等离子、12-焊丝电流（Iw）方向、13-等离子电流（Ip）方向、14-施加在等离子焊弧上的电磁力（F）、15-施加在MIG/MAG电弧上的电磁力（F）

等离子+MIG复合焊接技术是将等离子焊接技术与ＭＩＧ／ＭＡＧ焊接技术有机结合的一种新的先进复合焊接技术。焊接时等离子束在ＭＩＧ／ＭＡＧ之前，等离子弧引导ＭＩＧ／ＭＡＧ电弧，形成“KEY-HOLE”焊丝进行填充。其效果增大了熔深，提高了（焊接）速度。进而减少了焊接加工的时间，提高了生产效率。

等离子+MIG复合焊接工艺的焊接过程（Keyhole小孔模式）--等离子弧和MIG/MAG电弧作用于同一熔池
